芯力特全國產供應鏈CAN FD收發器-SIT1145GQ/FD

發布日期：2025-12-23發布者：芯力特 分享到:

SIT1145GQ/FD是具有局部聯網功能的CAN FD收發器。該產品設計、晶圓制造、封裝、測試流程均實現全國產化，切實保障國內外客戶的持續穩定供應。

功能描述

SIT1145GQ/FD 是一款高速控制器局域網 (CAN) 收發器，符合 ISO 11898-2:2024 高速 CAN 規范物理層要求，可應用于車載、工業控制等領域。

SIT1145GQ/FD為國產化產品，可兼容SIT1145AQ/FD、SIT1145AQ/1/FD等系列產品。SIT1145GQ/FD進一步改善了總線信號對稱性，擁有更低的電磁輻射以及更強的抗干擾能力，數據速率高達 5 Mbps。該器件通過 VIO 引腳實現內部邏輯電平轉換功能，允許將收發器 I/O 直接連接到 1.8V、3.3V 或 5V 邏輯電平。該收發器待機模式和睡眠模式下具有超低的功耗，通過使用選擇性喚醒功能，支持符合ISO 11898-2:2024標準的CAN局部聯網。

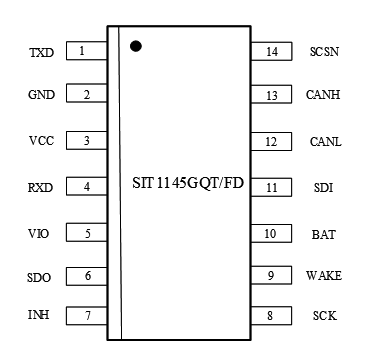

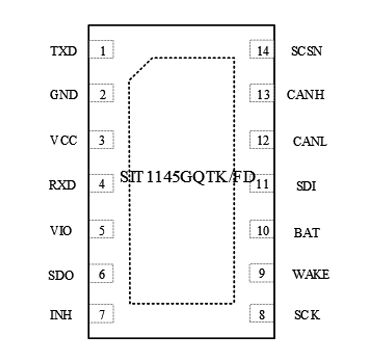

引腳分布圖

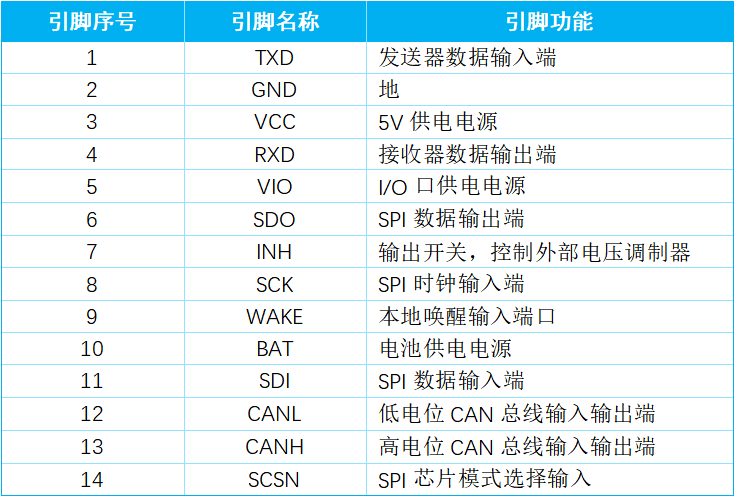

引腳定義

注：DFN4.5×3.0-14封裝，可將背面焊盤與PCB板合適的“地”相連，以獲得更好的散熱性能。

應用領域

? 車身控制模塊

? 汽車網關

? 高級駕駛輔助系統（ADAS）

? 信息娛樂系統

? 工業運輸

主要技術指標

? 符合面向汽車應用的AEC-Q100標準

? 兼容“ISO 11898-2:2024”，“SAE J2284-1~ SAE J2284-5”和“SAE J1939-14”標準

? CAN總線端口CANH、CANL及VBAT端口為±58V耐壓

? 適用于12V和24V系統

? SIT1145GQ/FD支持對CAN FD數據進行FD無源操作

? I/O電壓范圍支持1.8V、3.3V和5V MCU

? 高速CAN，支持5Mbps靈活數據速率（CAN FD）（Flexible?Data-Rate）

? 高抗電磁干擾能力

? 未上電節點不干擾總線

? 支持SOP14和DFN4.5*3.0-14封裝，DFN4.5*3.0-14封裝具有自動光學檢測（AOI）能力。

芯片特點與創新

電源管理

      · 極低電流待機和睡眠模式，具有完全喚醒功能

   · 睡眠模式INH引腳抑制輸出讓整個節點掉電

          · 可通過CAN標準喚醒或選擇性喚醒實現遠程喚醒功能

   · 選擇性喚醒功能用于高達1Mbit/s的數據傳輸速率

   · 可通過WAKE引腳實現本地喚醒

   · 喚醒源識別

保護和診斷

      · 16位、24位或32位SPI，用于配置、控制和診斷

   · VBAT、VCC和VIO電源引腳上具有欠壓保護

   · 冷啟動診斷(通過PO和NMS位)

          · 具有診斷能力，發送數據（TXD）顯性超時功能

   · 總線端子和電池引腳具有抗汽車環境瞬變的保護能力（符合ISO7637標準）

   · 過熱保護功能
