RS485接口具有良好的抗噪聲干擾性，長的傳輸距離和多站能力等上述優點使其成為首選的串行接口，且RS485可帶多個負載，只要對程序稍做修改即可實現一臺PC機監控多臺下位機，在平日的計量檢定中，檢驗人員能夠接觸到大量?jī)x器儀表，其中大部分的智能儀表都帶有RS485通信端口。RS485以其成本優勢和實施簡便已成為各種工業設備的網絡通訊接口，其在工業控制中發揮著重要的作用，本文對RS485總線在工業控制的典型應用作一些介紹。

一、RS485總線在工業線控制系統的應用

　　工廠流水線的各個加工控制平臺都需要實時監控相關的參數，比如化工廠需要實時監控各個反應池中溫度、濕度、PH值等信息，位于加工環節中的智能儀表或系統將這些信息反饋回監控機，監控系統可以對這些信息進行判斷，保證各加工環節有控制地進行，從而實現準確控制和無人值守，極大地節約了人力人本。典型的溫度監控平臺系統如圖1所示，此系統能夠?qū)Ω鳝h(huán)節中的溫度進行實時監控，能夠繪制實時曲線、歷史曲線，以便技術人員能通過對歷史溫度數據的查看，從而分析產品的產出質量情況。

圖1 多點溫度監控系統

二、RS485總線在礦井作業安全監控系統上的應用

　　隨著自動化設備在現代礦井企業中的廣泛應用，井下供電設備、井下有毒氣體、易燃易爆氣體監控成為井下安全生產與控制的重要支撐。井下安全生產監控系統穩定運行是安全生產的前提，井下監控系統是一種礦井自動化系統，比如遠程集中監測井下供電設備運行狀態、有毒易爆氣體濃度，從而及時制定對應措施并排除故障，保證生產安全。

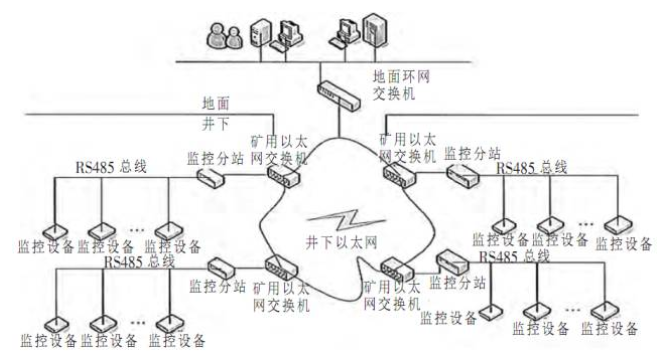

　　典型的基于RS485總線的煤礦瓦斯?jié)舛缺O(jiān)測和報警系統如圖2所示，主要包括監控設備監控分站、調度臺及監控室等部分，其中系統監控設備主要完成對井下瓦斯?jié)舛群蜏囟葦?shù)據的采集和處理，然后經 RS485總線數據可被傳輸?shù)奖O(jiān)控分站并最終傳送回井上監控室，井上監控室將對數據進行分析和存儲，根據系統設置的報警規則，當瓦斯?jié)舛群蜏囟瘸^(guò)規定上限時，系統可自動發出報警信號根據報警信號井上監控室可及時采取安全措施。

圖2 煤礦瓦斯監控系統

三、RS485總線在大棚溫室控制系統上的應用

　　溫室能夠?yàn)樽魑锷L(zhǎng)創造適宜環境，它不受季節、地域的影響，從而實現作物全天候、反季節生產。現代溫室采用分布式監測系統，通常為上位機+下位機模式，通過通訊系統傳遞信息，上位機用于系統管理，主要由數據庫管理、通信管理、控制決策生成等功能模塊組成;下位機位于溫室控制現場，由傳感器、前端控制器和執行器組成。在分布式的溫室監測系統中，信號傳輸距離長達幾十米甚至上千米，分布在現場的監測節點與操作人員之間有大量的數據傳輸。典型的溫室現場控制系統如圖3所示。

　　利用RS-485總線的構成的分布式數據采集系統，具有連接線路簡單，設備成本低等優點，系統對現場監測節點實現對溫度、濕度、CO2濃度等數據測量與顯示，并將環境因子控制在作物生長的最佳范圍。

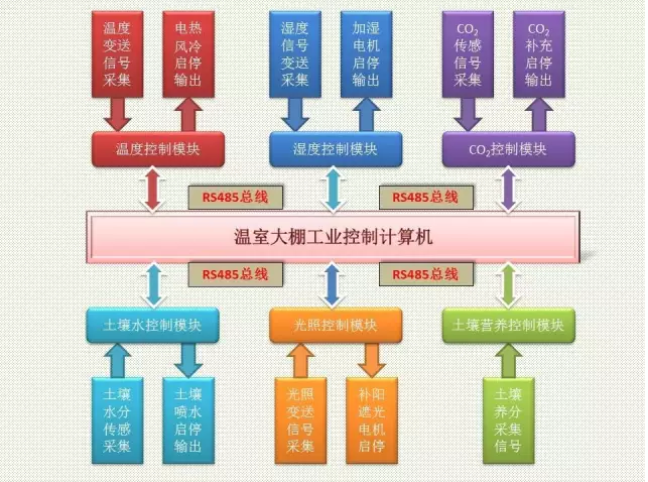

圖3 溫室大棚控制系統

　　芯力特電子科技有限公司推出型號為SIT485E的RS485芯片，該產品不僅具有失效安全、熱插拔、過溫保護、控制與

　　芯力特電子科技有限公司推出型號為SIT485E的RS485芯片，該產品不僅具有失效安全、熱插拔、過溫保護、控制與輸入端口遲滯、超低靜態功耗等特點，而且具有優秀的抗雷擊浪涌能力、高壓靜電釋放能力，其接觸放電能力與ESD HBM標準均達到±15KV水平，可以完全替代美信、TI、SP等RS485芯片，SIT485E收發器有助于降低應用方案成本，提高可靠性，簡化設計，實現電表的小型化。

　　同時，芯力特公司有非常優秀的AD/DA設計能力，在硅片上成功研發過多種AD，DA芯片與IP：

1)高精度高速10bit 100MHz pipeline/12bit 60MHz pipeline的ADC，已經在0.18um/0.13um CMOS工藝驗證;

2)高精度低速低功耗12bit 4MHz SAR ADC，已經在0.18um CMOS工藝驗證;

3)高精度低速的sigma-delta ADC，從14-24bit，已經在0.5um/0.35um/0.18um CMOS工藝驗證;

4)極高速的200MHz 6-8bit flash ADC，已經在0.18um/0.13um CMOS工藝驗證;

5) 8/10/12bitDAC，已經在0.35um/0.25um/0.18um/0.13umCMOS工藝驗證。
